胜瑞兰SUNRELAND

机械隔膜计量泵

胜瑞兰——美国技术,国内生产,国际品质,国产价格

中美合资高新技术企业,专注于生产泵、阀、搅拌机、分析仪器等工业产 品和服务。



了解国际第一品牌计量泵,请进入:

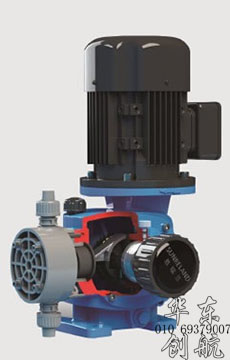

  • α-Dose 系列机械隔膜计量泵
  • 是胜瑞兰公司泵类产品中的一个分支,主要应用于市政自来水、游泳、城市污水、工业废水等各种水处理过程,以及各类化学品投加。
  • 典型应用
  • PH酸碱控制、絮凝剂、高分子聚合物、次氯酸消毒剂、染料与墨水、催化剂、其他。
  • 产品性能参数
  • 流量范围:2~4900L/H
  • 最高排除压力:10 Bar
  • 调节比10:1,稳态精度±2%
  • 吸入提升高度:可达3米水柱
  • 最大入口压力:2 Bar
  • 允许物料的最高温度:45℃
  • 允许物料最高粘度:可达1200cp
  • 液力端主要特征
  • 液力端材质:PVC 、PVDF;316SS
  • 隔膜材质:高等级PTFE
  • 阀球材质:玻璃、陶瓷、316SS
  • 特殊设计阀座,确保泵运行或停止状态,阀座无泄漏
  • 多种专业应用泵头配置:高粘度、浆料、浓硫酸、次氯酸钠等
  • 自清洗单向阀结构
  •

驱动端主要特征

  • 可变偏心机构调节冲程长度,确保流量脉冲平缓变化



  • 增强型结构设计,适合脉动冲击和苛刻运行环境



  • 滑动轴承与高强度涡轮与蜗杆,保证长期稳定工作



流量调节方式

手动调节手轮调节冲程长度

  • 无论泵处于运行或停机状态,均可实现流量调节。最小调节度为:1%

电动冲程控制器接受外部控制信号,调节冲程长度

  • 供电电源:220V-50Hz单相 输入信号
  • 输入信号:4-20mA模拟信号
  • 输出信号:4-20mA/1-5V模拟信号、供记录显示和控制系统使用

变频控制器:接受外部控制信号,调节冲程速度

  • 供电电源:220V-50Hz 单相/380V-50Hz 三相
  • 输入信号:4-20mA模拟信号

α-Dose 系列机械隔膜计量泵产品编码及流量压力表





液力端参数




标准接口配置表



α-Dose 系列机械隔膜计量泵外形尺寸图



备件与附件

维修备件包:维修备件包含所有设备易损件,可以帮助用户缩短设备维修时间,以最快的速度恢复生产。如果采用维修备件包进行预防性维护,可以保证长期稳定运行。

背压阀:安装背压阀可以避免计量泵进出口之间压差过小导致的虹吸现象,而保证计量泵的计量精度。通常出厂设定压力为0.2 Bar。

安全阀:安全阀可以避免系统超压导致的设备损坏或管路损坏。一旦管路阀门关闭或堵塞,就可能出现系统超压。在超过安全阀设定压力时,安全阀自动释放系统压力。推荐在泵或成套系统中安装安全阀。

缓冲器:是与往复泵配套的系统附件,可以削减脉动流量对管路系统的冲击,以及流量的脉动变化对化学反应的影响。在计量泵出口管路中安装缓冲器,可以控制脉动变化在±5%,甚至更小的范围内。

标定柱:用于在现场对计量泵进行流量标定,从而得到与实际系统和实际介质相对应的流量/冲程关系。标定柱的选用容积不得小于计量泵的30秒额定流量。

Y型过滤器:安装于计量泵进口管路。用于对过流物料进行过滤,阻止外部杂质和颗粒物进入计量泵,保证计量泵的工作精度和正常工作。

产品维护

计量泵定期维护 润滑油定期更换

在设备初始运行一周后,应该对初次加入的润滑油进行更换。具体的润滑油牌号可以参照产品说明书中的描述。油位达到油标的第二根刻度即可。 在设备连续运行4000小时后,需要对泵驱动向内的润滑油进行更换。油品更换可以参照产品说明书中的描述。油位达到油标的第二根刻度即可。也可以咨询润滑油供应商采用同样等级润滑油进行替换。 当环境温度或物料介质温度低于-50℃,需要采用更高等级润滑油。具体咨询可联系东航华创科技有限公司或胜瑞兰工厂售后服务部门。

一年内易损件更换

我公司根据设备运行特性,为客户专门配置了用于定期维护的易损件备件包。该易损件备件包包含了设备过流端全部的易损件,包括隔膜组件、阀球/阀座(或单向阀组)、油封以及相关的密封件。 在非苛刻运行环境下,建议用户在6个月左右对易损件的磨损情况作一次拆装检查和确认。如果出现较大磨损,建议及时更换相关易损件,并调整维护周期。如果磨损在可接受范围内,建议一年更换一次易损件。

三年运行维护

通常我公司建议客户每三年对设备进行一次运行维护。该维护需要对设备的过流端和驱动端进行彻底维护,需要对过流端和驱动端进行拆解检查和维护保养。对发生过度磨损的部件进行更换。其中,建议除易损件进行正常更换外,对驱动端的密封件和轴承均需要更换。



机械隔膜计量泵故障诊断查询

故障现象 故障原因 解决方案
泵不能正常运行或运行没有流量 储液池中药液液位过低 向池中加入药液
单向阀损坏或污染 清洗或更换
出液管堵塞 清通管路
药液冻结 溶化整个加药系统的药液
保险丝熔断 更换保险丝
电动机启动器中热过载装置跳开 复位热过载装置
电缆线断开 查出位置并修复
电压过低 测试并校准(也许电缆过细)
泵未充注液体 向压力管路输送药液前,应使吸液管和泵头充满液体
泵出液量不足 单向阀阀座磨损或污染 清洗或更换
冲程调节设定到零位置 重新调节冲程设定
泵运行速度不对 使电源电压和频率与泵电机铭牌上的数据匹配
吸液量不足 增加吸液管口径或增加吸液水头
吸液管泄漏 修复吸液管线
吸程过高 重新布置设备,使吸程减小
液体接近沸点 冷却液体或增加吸液水头
出液管线中的安全阀泄漏 维修或更换安全阀
液体粘度过高 降低粘度(如加热或稀释液体)
输液量不稳定 吸液管泄漏 维修吸液管线
安全阀泄漏 维修或更换安全阀
吸程水头不足 提高吸液池液位或使用压力溶液箱
液体接近沸点 冷却液体或增加吸液水头
单向阀阀座磨损或污染 清洗或更换
管路过滤器堵塞或污染 清洗过滤器
电机和泵体过热 电机和泵体的运行温度触摸起来经常是偏热的 不超过93°C
电源不符合电机的电气规格 确信电源与电机匹配正确
泵在超过额定性能条件下运行 减小压力或冲程速度,如果这样没有作用,请与我公司或工厂售后服务部门联系
泵的润滑油加注不对 排放机油,并重新加注适量的建议使用的润滑油
泵在零冲程设定时,仍输送液体 误调刻度旋钮 重新调节冲程设定
出液压差不足 改正运行条件
齿轮噪音过大 齿隙过大 请与东航华创科技有限公司或工厂售后服务部门联系
轴承磨损 请与东航华创或工厂售后服务部门联系
润滑油标号不对或加注量不足 更换或补充润滑油
每次冲程都有响亮的撞击 过量的齿轮部件损耗 请与东航华创或工厂售后服务部门联系
轴承磨损 请与东航华创或工厂售后服务部门联系
液端运行有噪音 单向阀中的噪音 阀球受到一定外力而上下运动,一种特殊的"嘀嗒"撞击噪音声是正常的,尤其在金属管路系统中
泵头底部检测孔,有物料泄漏 隔膜破裂 需要换隔膜
泵头底部检测孔,有润滑油泄漏 油封破裂 需要换油封
